8500B轉速監控模塊
8500B-ZS80-A2-B1-C2-D1-E2

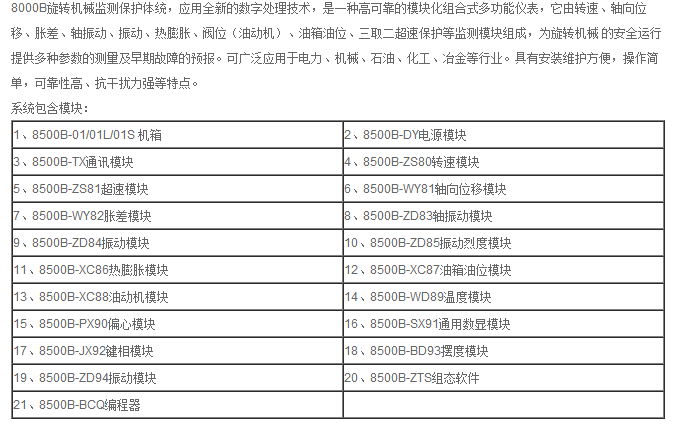

可包含：軸向位移、脹差、偏心、轉速、同步器、啟動閥、油動機、熱膨脹、油箱油位、軸承蓋振動、軸振動、溫度等測量通道組合而成。該裝置采用智能化鍵盤設置和筆記本電腦操作,各通道的上、下*程、報警、危險值可實現全智能化任意設置。并采用各通道獨立的穩壓電源供電，相互之間不干擾；獨立的報警開關量輸出（DC27V.1A或AC220V/2A），獨立的危險開關量輸出（DC27V.1A或AC220V/2A）；帶有RS485通訊接口輸出；恒電流輸出4～20mA帶有隔離柵功能，可直接送入計算機DCS系統。該裝置精度高，溫度漂移小，穩定性能好。
表位數 寬 高 寬 高
4
232 225 274 264
5 283 225 325 264
6 334 225 376 264
7 385 225 427 264
8 436 225 478 264
9 487 225 529 264
10 538 225 580 264
11 589 225 631 264
12 640 225 682 264
備注：各尺寸公差為±2 深度：300mm
說明：（本裝置分深色和淺色兩種款式，供用戶任選）
1、電源在監測器左邊占二個表位的位置。
2、表中通道尺寸已包括電源尺寸。
3、表中表位尺寸指電源和通道的總尺寸。例5個表位即有2個表位電源，3個表位通道合成,每個表位可為單通道或雙通道。
二、主要功能
· 全智能化數據采集與控制
·每通道帶有數字顯示上、下*程可智能化任意設置
·獨立報警、危險開關量輸出（DC27V/2A或AC220V/2A）
·報警值、危險值在量程范圍內任意設定
·恒電流4～20mA輸出帶有隔離柵功能）
·帶有TDM振動分析信號輸出
·帶有RS485通訊接口輸出
·具有上電、斷電保護功能
·具有斷線保護功能
·保留歷史數據的記錄
主要技術參數及配套傳感器
量程范圍：可由用戶任意設置
線性精度：≤±0.5%（滿量程）
轉 速：0～4000轉/分（配用CS-1轉速傳感器）
振動振幅：0～200um（配用SG-2振動傳感器）
振動振速：0～20.0mm/s（配用SG-2振動傳感器）
軸 振 動：0～400um（配用CWY-DO-φ8mm電渦流傳感器）
軸向位移：0～±2.0mm（配用CWY-DO-φ11mm電渦流傳感器
脹 差：-3.0～+4.0mm（配用CWY-DO-φ18mm電渦流傳感器）
-3.0～+5.0mm（配用CWY-DO-φ25mm電渦流傳感器）
偏 心：0～200mm（配用CWY-DO-φ8mm電渦流傳感器）
油 動 機：0～200mm（配用TD-1油動機傳感器）
熱 膨 脹：0～35.0mm（配用TD-2熱膨脹傳感器）
油箱油位：0～±200mm（配用UT-81A油箱油位傳感器）
同 步 器：0～20mm（配用TDZ-1行程位移傳感器）
啟 動 閥：0～20mm（配用TDZ-1行程位移傳感器）
功率限制器：0～20mm（配用TDZ-1行程位移傳感器）
環境溫度：儀表-10～45℃；相對濕度≤80%
傳感器使用溫度能滿足就地測量條件（詳見成套說明書）
供電電源：交流220V±10%/50Hz
配套傳感器的安裝和訂貨指南與3800相同
詳細操作說明書隨機附帶
產品編號附表2
振動（振幅） 單 通道 3800C/011
雙 3800C/012
振動（烈度）
單 通道 3800C/013
雙 3800C/014
軸 振 動 單 通道 3800C/015
雙 3800C/016
轉 速 單 通道 3800C/041
雙 3800C/042
軸 向 位 移 單 通道 3800C/021
雙 3800C/022
脹 差
單 通道 3800C/031
雙 3800C/032
熱 膨 脹 單 通道 3800C/051
雙 3800C/052
油 動 機 單 通道 3800C/061
雙 3800C/062
油 箱 油 位 單 通道 3800C/063
雙 3800C/064
同 步 器 單 通道 3800C/071
雙 3800C/072
啟 動 閥 單 通道 3800C/073
雙 3800C/074
功率限制器 單 通道 3800C/075
雙 3800C/076
偏 心 單 通道 3800C/081
雙 3800C/082
溫 度 單 通道 3800C/091
雙 3800C/094
