對夾薄型氣動球閥Q671F

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海良城閥門機電有限公司
品牌
型號Q671F
所在地上海市
廠商性質生產廠家
更新時間2022/9/21 16:42:11
訪問次數123

產品標簽:

對夾薄型氣動球閥Q671F

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

上海良城閥門機電有限公司主要代理品牌有KITZ北澤、TLV、VENN閥天、spiraxsarco斯派沙克、YOSHITAKE耀希達凱，中國臺灣金口凡爾富山東光、德國ARI、英國UK 美國ME美爾中國臺灣億群等閥門。

本公司是專業生產閥門系列、球體、精密鑄造的企業，本公司是一家集設計、開發、生產于一體的*閥門企業，主要產品有一片式球閥、二片式球閥、三片式球閥、不銹鋼法蘭式三片式球閥、快速接頭、三通球閥、內螺紋閘閥截止閥、過濾器止回閥、高平臺球閥、衛生級閥門管件、氣動電動閥門、法蘭式閥門系列、精密鑄造、閥門鑄造、衛生流體設備、球體球閥等產品。產品可根據不同要求分別采用GB、API、ANSI、BS標準進行設計、生產和驗收。可根據使用介質、溫度不同及材料分別采用碳鋼、不銹鋼、低溫鋼、合金鋼、耐高溫、超高溫特殊鋼等；傳動方式可分別選用手動、蝸輪傳動、氣動、液動、電動等。上海良城閥門認真執行“質量*，信譽*”的經營宗旨，并將一如既往，以優良的信譽和服務面向國內外用戶

展開顯示更多內容

KITZ北澤、TLV、VENN閥天、spiraxsarco斯派沙克、YOSHITAKE耀希達凱，中國臺灣金口凡爾富山東光、德國ARI、英國UK 美國ME美爾等閥門。

產品簡介在線詢價

上海良城閥門機電有限公司擁有Z*的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。

對夾薄型氣動球閥Q671F 產品信息

Q671F對夾薄型氣動球閥概述：
　　

Q671F對夾薄型氣動球閥是引進*進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
　　

Q671氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。
氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

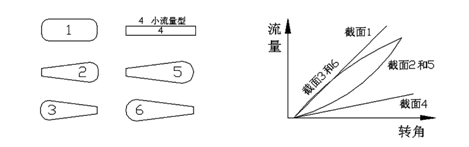

流道的幾種典型截面形狀及流量特性示意圖

閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

主要技術參數:

SIZE	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"	4"	5"	6"	8"
D	15	19	23.5	30	36	45	58	67	76	100	125	195
L	35	38	42	50	60	72	95	118	140	195	260	350
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
B	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海良城閥門機電有限公司擁有zui*的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。

關鍵詞：氣動球閥齒輪齒條執行器電動球閥行程開關
